[用户需求分析]

随着设备状态检修工作地不断深入推进，对设备的安全性、可靠性、预知性提出了更高的要求，要求根据设备实际运行状态进行检修与否，这要求检修人员通过各种分析手段对设备的运行状态要了如指掌，根据状态分析进行设备检修计划，对于转动机械设备而言，振动监测是重要的分析手段之一。

机械振动监测系统已被广泛用于各行各业，通过系统来监测这些旋转机械的振动幅度、频率、方向等物理量的变化，及时掌握设备的工作状态。

而目前很多重要设备还是没有装设振动监测系统，特别是6KV高压电机、高压水泵基本没有装设，而在同行电厂中，也基本很少在电机、泵体上加装振动监测系统，而在日常维护中会发现，6KV电机、泵体作为电厂的重要辅助设备，其可靠性也将直接影响机组安全性。

昇阳科技提供完整的端到端设备运行监测解决方案。通过在设备上加装无线传感器，实现设备运行状态实时监测与数据采集，并通过相应网络终端将数据汇总到系统中。系统基于设备运行数据，结合历史运行记录、设备运行机理模型，通过工业智能算法分析设备工作状态及故障趋势。借助智能告警策略，将设备异常状态提前通过云端平台及时传达给运维人员，协助运维人员完成设备运维相关工作。

[系统设计]

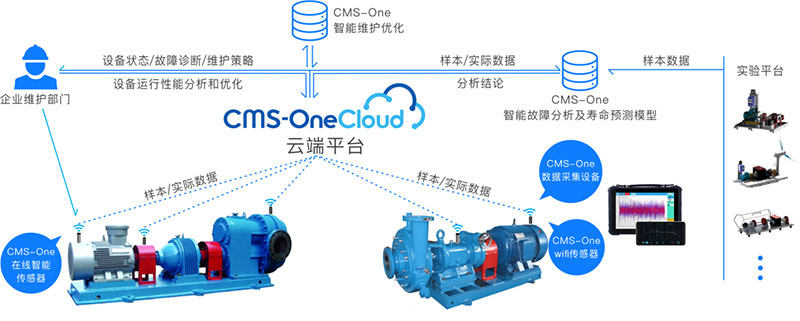

智能监测系统整体技术路线图

本方案是一个软硬件结合的系统，其硬件层面包括了智能无线传感器、数据通讯基站，软件层面包括了云端（本地云）数据汇集服务、手持数据采集巡检和后台分析软件。

CMS-One-WMS2 是基于LoRa通讯协议的智能无线振动传感器，包括了三轴振动信号提取和安装表面温度测量，通过无线基站将数据传输至云端或者本地服务器。该传感器采用电池供电，在典型的采集侧率下，可以运行2-3年时间。其固定安装在设备上，进行间隙性数据采集，获得设备的长期运行状态，可进行智能健康预警和初步的设备故障诊断。

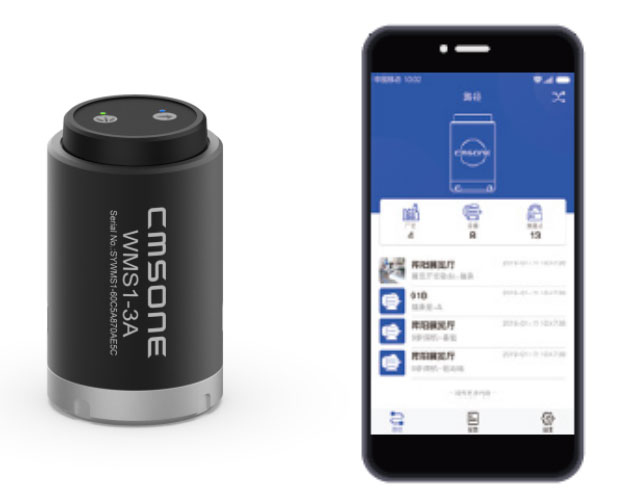

    CMS-One-WMS1是基于Wifi通讯协议的智能无线振动传感器，提供了24bit超高精度的振动信号测量，频率响应可到10kHz，可以用于设备巡检和故障信号采集及问题深入分析。

[无线传感器方案优势]

l 传感器使用和安装方便，只需要在现场设备上面黏贴一个安装座，即可使用螺丝紧固安装在设备外壳上，无需对设备进行破坏性处理；

l 数据通讯范围较广，基站可以选择有合适供电的位置安放，无需单独拉线供电；

l 传感器成本只有传统振动信号采集监测的十分之一至五分之一，可以极大地降低设备采购和维护费用；

l 云端数据展示界面直观易用，在跟踪参数变化的同时，可以下载原始信号数据做进一步的故障分析。

[数据采集方案]

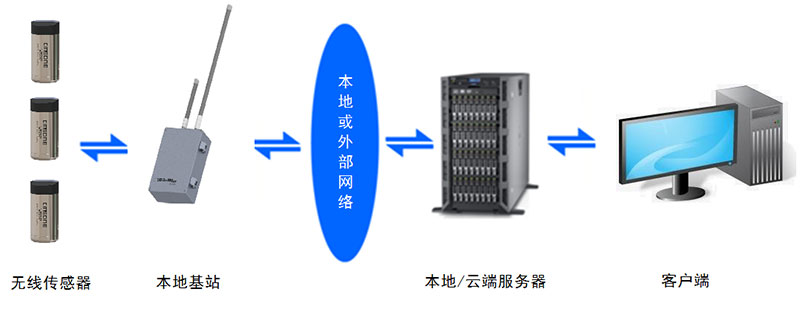

硬件组成：

无线智能传感器–采集设备运行的振动和安装表面温度信号；

本地基站–连接无线传感器及本地或外部网络；

本地/云端服务器–监测设备设置，采集设备设置，记录历史数据，并进行后台分析；

客户端–可以是连接网络的任意电脑或者手机*

*当使用本地网络时,手机端不可用

软件组成模块：

数据采集驱动：和数据采集设备进行交互的控制软件；

数据整理和存储：对上传到工作站数据进行整理，分类和数据存储管理；

云端管理模块：用于站点设备及传感器的管理和设置；

智能分析模块：针对采集数据的智能分析和结果显示。

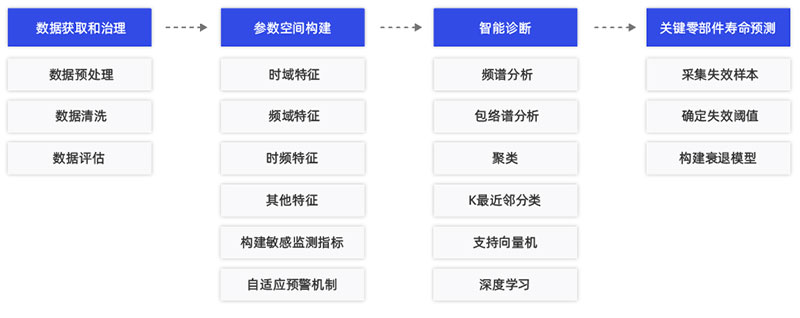

数据智能分析处理流程:

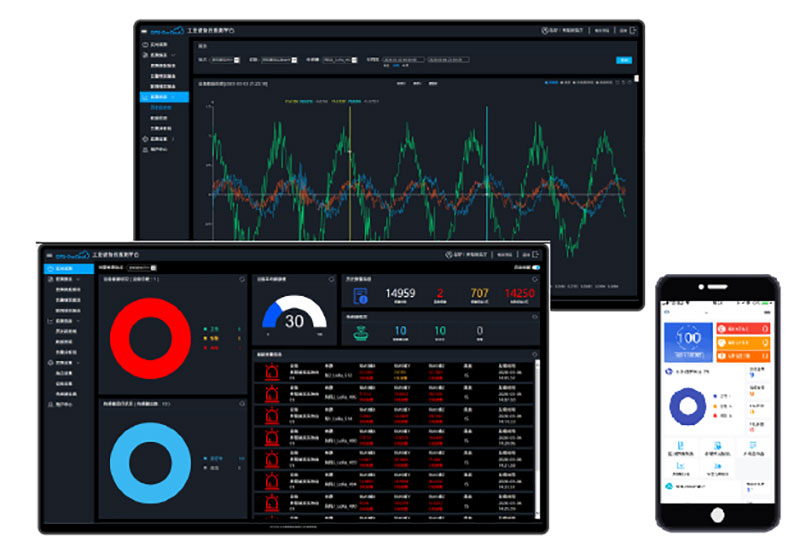

CMO-One云端监测平台Web端及App端

[云监测平台特性*]

l 配置通道特性参数；

l 设置系统参数；

l 以图表形式实时刷新显示各个测点的监测分析特征数据；

l 根据需要查看和显示某个测点或相关测点的实时波形和频谱分析波形；

l 根据设定时间间隔自动进行历史数据记录；

l 根据设置自动启动报警和报警记录功能；

l 可记录报警时刻相关测点的实时波形数据以供后续分析用；

l 将历史数据以趋势曲线的形式显示出来，可给出特定测点参数的总体发展趋势；

l 将实时监测过程的报警记录以表格的形式显示给用户，用户利用此功能可以浏览某一段时间内的超限报警情况，对设备的运行情况有个全面地了解和认识；

l 报警后数据自动导入至智能诊断模块，获取初步分析结果；

l 失效样本和维护记录相结合，可以准确构建关键零部件衰退模型，准确预测剩余寿命。

*云监测平台涉及定制开发，功能需协商确定。

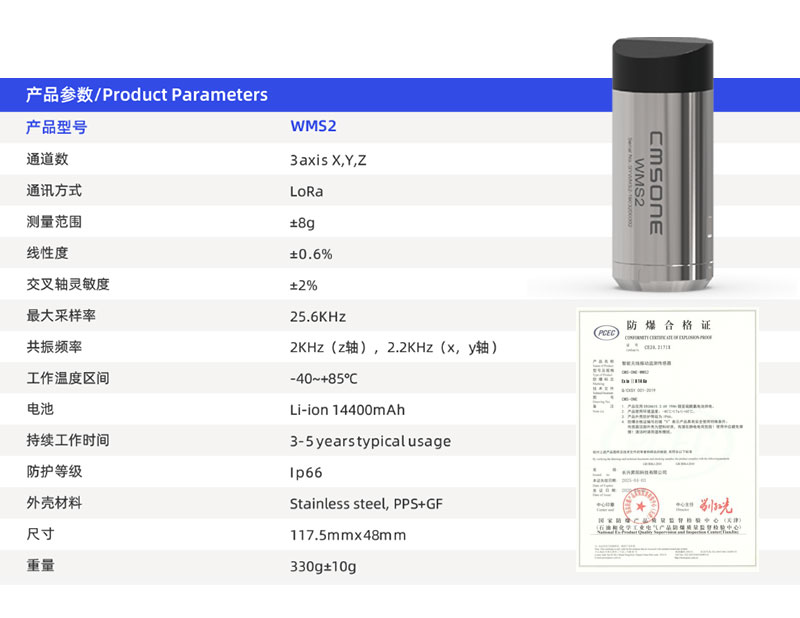

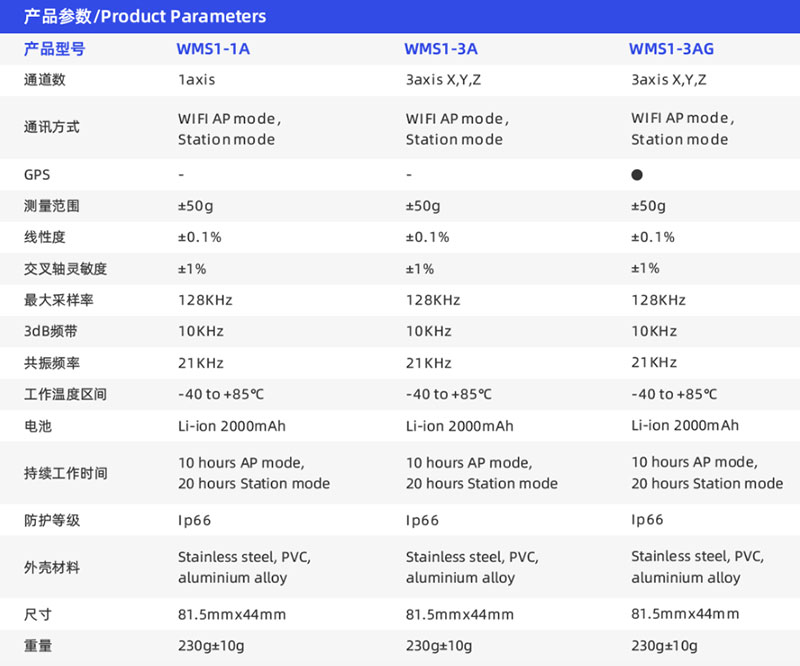

[传感器参数]

[使用效果]

电力企业通过在线健康状态监测及故障诊断系统，对各种大型关键设备的进行实时监测，并预知设备故障，及时开展预测性维护、减少安全隐患，使现场关键设备得到及时维护，确保了机组安全、长期、可靠运行。

同时，运用智能监测技术可以方便、快捷、有效地知悉设备运行状态和故障早期表现，将故障消除在萌芽状态，避免设备故障事故，同时也克服过去在维修中长期存在的“过剩维护”和“维修不足”现象，从而提高设备可靠性，延长设备使用寿命，使设备能长周期安全、稳定、满负荷运行。新一代的工业物联网智能无线传感器相对于传统传感器解决方

案，具有成本较低，安装方便，数据可利用性高，更切合智能维护的发展方向。对提高企业的经济效益会起到良好的效果，具有深远的积极意义。

[项目案例]

浙江某电厂设备健康监测项目

监测设备类型：浆液循环泵、冷凝水泵、送风机、给水泵等

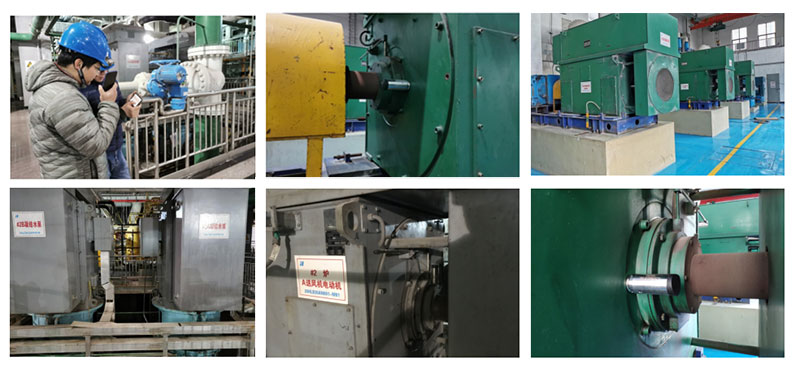

现场监测实景：
